Opis
ZASTOSOWANIE:

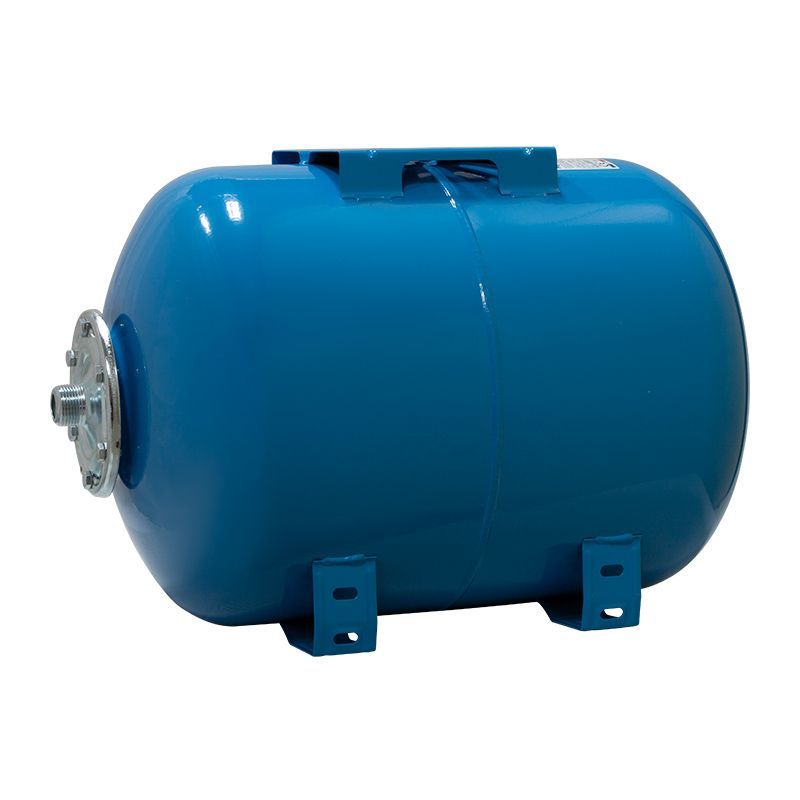

Zbiornik przeponowy poziomy 100 l. do zimnej wody
pozwala na wykorzystanie go wszędzie tam gdzie jest mniej powierzchni.
Zbiornik łączy się pompą za pomocą gwintowanego króćca
znajdującego się w jego dolnej części.
Przy doborze wielkości zbiornika należy wziąć pod uwagę
że dostępna ilość wody między wyłączeniem pompy a jej ponownym włączeniem
to około 1/3 jego pojemności.
Parametr ten związany jest z tym że w zbiorniku znajduje sie
tzw. poduszka powietrzna która powoduje że zbiornik nie jest napełniany wodą
w całej swojej objętości a dodatkowo pompa włącza się przy określonym na wyłączniku ciśnieniu
co z kolei powoduje że woda ze zbiornika nie jest wypuszczona do zera.
W zbiorniku zastosowano elastyczną przeponę,
która rozdziela przestrzeń w zbiorniku na dwie części.
W przeponie magazynowana jest woda.
Między przeponą a ściankami zbiornika wtłoczone jest powietrze pod ciśnieniem.
Zbiorniki o objętości 100L napełnione są fabrycznie powietrzem o ciśnieniu 1,5bar.
Wymiary transportowe
70cm x 51cm x 54cm
Zbiorniki o pojemności 100,150,200,300,500L
zarówno poziome jak i pionowe są wyposażone w dodatkowy otwór technologiczny.
Można go wykorzystać do zamontowania manometru,
który będzie mierzył ciśnienie cieczy w zbiorniku.
Otwór ten znajduje się po przeciwnej stronie otworu wlotowego.
Przed napełnieniem zbiornika wodą należy otwór ten zaślepić odpowiednim korkiem,
ewentualnie wkręcić manometr.
Parametry
Króciec tłoczny: 1″
Pojemność zbiornika: 100 l
Zakres temp. pracy: -10/100 ° C
Pozycja w pracy: Poziom
Średnica króćca: 1″ cal
Ciśnienie robocze max: 10 bar
