Opis
Dane techniczne:
Konstrukcja
Liczba biegunów:2 P
Układ biegunów:2 P
Montaż:Szyna DIN
Elementy sterujące i wskaźniki
Ze wskazaniem błędu:tak
Charakterystyka elektryczna
Napięcie znamionowe łączeniowe Ue (AC):230 V
Typ napięcia zasilającego:AC
Częstotliwość:50 Hz
Napięcie
Znamionowe napięcie izolacji Ui:500 V
Maksymalne napięcie pracy:253 V
Znamionowe napięcie udarowe wytrzymywane Uimp:4000 V
Prąd
Znamionowy prąd różnicowy dI:30 mA
Prąd znamionowy In:25 A
Znamionowy prad wyładowczy (In 8/20µs):0,25 kA
Znamionowa zdolność załączania i wyłączania Im:1,5 kA
Znamionowy warunkowy prąd zwarciowy Inc zgodnie z PN-EN 61008-1:6 kA
Częstotliwość
Częstotliwość (zakres do ETIM):50 Hz
Moc
Całkowite straty mocy dla prądu znamionowego:2,32 W
Zadziałanie
Krótkozwłoczny:nie
Wytrzymałość
Wytrzymałość elektryczna (liczba cykli):2000
Wytrzymałość mechaniczna (liczba cykli):4000
Wymiary
Głębokość produktu:70 mm
Wysokość produktu:83 mm
Szerokość produktu:35 mm
Wymiary:1
Instalacja / Montaż
Moment dokręcający:2,8 Nm
Pozycja montażowa produktu 360°:tak
Podłączenie
Przekrój przewodu elastycznego (linka) w zacisku:16mm2
Przekrój przewodu sztywnego (drut) w zacisku:25mm2
Rodzaj przyłącza:ze śrubą
Wyposażenie
Selektywność:nie
Pokrywa zacisków:nie
Norma
Norma:EN 61008-1
Dyrektywa europejska WEEE:dotyczy
Bezpieczeństwo
Stopień ochrony:IP20
Typ wyłącznika różnicowoprądowego:AC
Warunki użytkowania
Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.:2
**

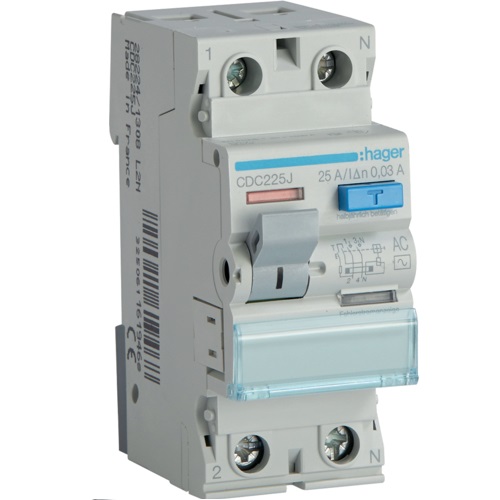

Zdjęcie poglądowe
