Opis
Dane techniczne:
Konstrukcja
Liczba biegunów chronionych:3
Liczba biegunów:3 P
Układ biegunów:3 P
Charakterystyka wyzwalania:B
Funkcje
Z rozłączanym biegunem N:nie
Charakterystyka elektryczna
Znamionowa zwarciowa zdolność łączeniowa Icn:6 kA
Napięcie znamionowe łączeniowe Ue (AC):230 / 400 V
Typ napięcia zasilającego:AC
Częstotliwość:50/60 Hz
Napięcie
Znamionowe napięcie izolacji Ui:500 V
Znamionowe napięcie udarowe wytrzymywane Uimp:4000 V
Częstotliwość
Częstotliwość (zakres do ETIM):50 do 60 Hz
Moc
Całkowite straty mocy dla prądu znamionowego:10,1 W
Straty mocy na biegun dla prądu znamionowego:3,5 W
Wytrzymałość
Wytrzymałość elektryczna (liczba cykli):4000
Wytrzymałość mechaniczna (liczba cykli):20000
Wymiary
Głębokość produktu:70 mm
Wysokość produktu:83 mm
Szerokość produktu:52,5 mm
Instalacja / Montaż
Moment dokręcający:2,8 Nm
Pozycja montażowa produktu 360°:tak
Norma
Norma:EN 60898-1
Dyrektywa europejska WEEE:dotyczy
Bezpieczeństwo
Stopień ochrony:IP20
Warunki użytkowania
Temperatura robocza:-25…70 °C
Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.:2
Klasa ograniczenia energii I2t.:3
Temperatura przechowywania/transportu:-25…80 °C
**

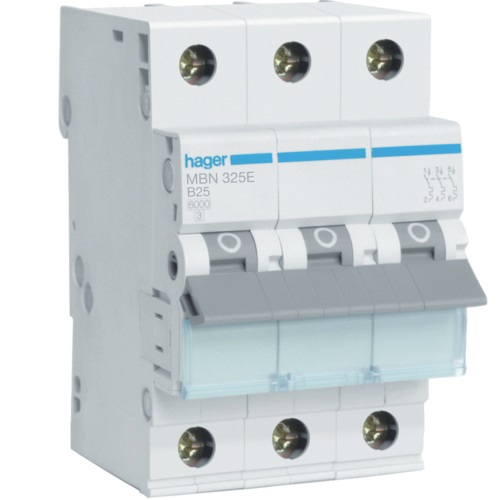

Zdjęcie poglądowe
