Opis
Dane techniczne:
Konstrukcja
Liczba biegunów chronionych:1
Liczba biegunów:1 P
Układ biegunów:1 P
Charakterystyka wyzwalania:B
Funkcje
Z rozłączanym biegunem N:nie
Charakterystyka elektryczna
Znamionowa zwarciowa zdolność łączeniowa Icn:6 kA
Napięcie znamionowe łączeniowe Ue (AC):230 / 400 V
Typ napięcia zasilającego:AC
Częstotliwość:50/60 Hz
Napięcie
Znamionowe napięcie izolacji Ui:500 V
Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V
Prąd
Prąd znamionowy In:20 A
Prąd znamionowy wyłączalny zwarciowy roboczy Ics:6 kA
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego:1,13 / 1,45 In
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego:3 / 5 In
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1:6 kA
Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2):6 kA
Częstotliwość
Częstotliwość (zakres do ETIM):50 do 60 Hz
Moc
Całkowite straty mocy dla prądu znamionowego:2,79 W
Straty mocy na biegun dla prądu znamionowego:2,79 W
Wytrzymałość
Wytrzymałość elektryczna (liczba cykli):4000
Wytrzymałość mechaniczna (liczba cykli):20000
Wymiary
Głębokość produktu:70 mm
Wysokość produktu:83 mm
Szerokość produktu:17,5 mm

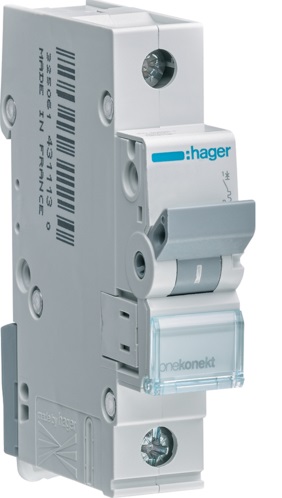

WYŁĄCZNIK NADPRĄDOWY 6KA 1-POLOWY B 20A
**
Zdjęcie poglądowe
