Opis
Dane techniczne:
Liczba biegunów chronionych 1
Liczba biegunów 1 P
Układ biegunów 1 P
Charakterystyka wyzwalania B
Prąd znamionowy In 10 A
Prąd znamionowy wyłączalny zwarciowy roboczy Ics 6 kA
Min./max. wartość natężenia prądu AC zadziałania
zabezpieczenia zwłocznego
1,13 / 1,45 In
Min./max. wartość natężenia prądu AC zadziałania
zabezpieczenia bezzwłocznego
3 / 5 In
Znam. zdolność wyłącz. zwarciowego Icn poniżej
230V AC zgodnie z IEC 60898-1
6 kA
Prąd znamionowy wyłączalny zwarciowy graniczny
Icu dla ETIM (PN-EN 60947-2)
Częstotliwość
Częstotliwość (zakres do ETIM) 50 do 60 Hz
Moc
Całkowite straty mocy dla prądu znamionowego 2,75 W
Straty mocy na biegun dla prądu znamionowego 2,75 W
Wytrzymałość
Wytrzymałość elektryczna (liczba cykli) 4000
Wytrzymałość mechaniczna (liczba cykli) 20000
Wymiary
Głębokość produktu 70 mm
Wysokość produktu 83 mm
Szerokość produktu 17,5 mm

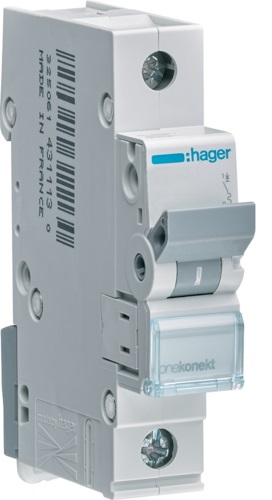

MCB Wyłącznik nadprądowy Icn=6000A 1P B 10A
**
Zdjęcie poglądowe
