Opis
Szczegóły produktu:
Zakres pomiarowy czujnika zegarowego (mm) 10.00
Zakres pomiarowy 10
1 obrót wskazówki (mm) 1.00
Oznaczenie podziałki 0-100, 100-0
Rozdzielczość podziałki (mm) 0.01
Średnica tarczy (mm) 58
Wysokość dociskania (mm) 8
Wysokość maksymalna (mm) 330.00
Siła przyciągania magnesu (kg) 80.00
Długość podstawy magnetycznej (mm) 55
Wysokość podstawy magnetycznej (mm) 58.00
Szerokość podstawy magnetycznej (mm) 50.00
Masa (kg) 2.00
Waga z opakowaniem (kg) 2.00
Wymiary opakowania [dł. x szer. x wys.] (mm) 270x165x60

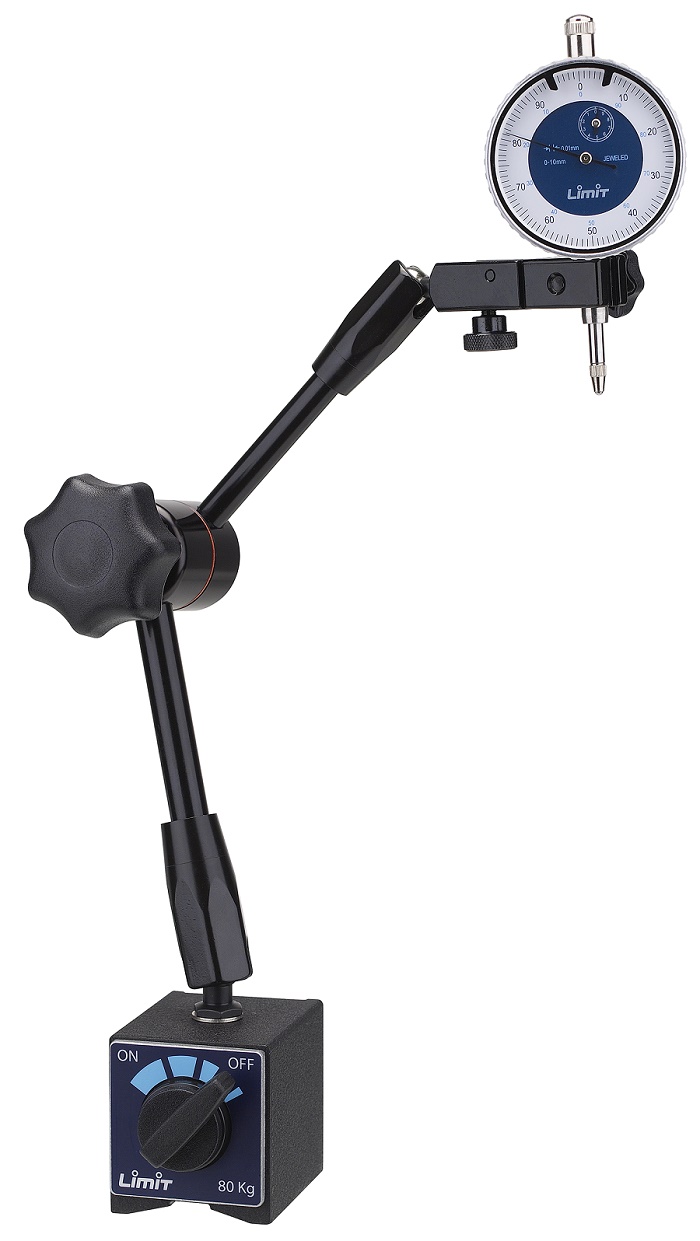

Statyw magnetyczny 119080208 z czujnikiem zegarowym 119110104.
Urządzenie służy do wykonywania bardzo dokładnych pomiarów liniowych oraz badania odchyleń kształtu i położenia elementów metalowych z dokładnością do 0,01 mm.
Najczęstsze zastosowania:
Kontrola bicia osiowego i promieniowego: np. sprawdzanie prostoliniowości wałów, tarcz hamulcowych, wrzecion czy osi.
Ustawianie detali na maszynach: pozycjonowanie materiału na tokarkach, frezarkach (zarówno konwencjonalnych, jak i CNC), aby uzyskać idealne osiowanie/równoległość.
Pomiar płaskości i równoległości: sprawdzanie płaszczyzn po szlifowaniu lub frezowaniu.
Kontrola zużycia elementów mechanicznych: ocena luzów na łożyskach, weryfikacja zużycia elementów zawieszenia czy silnika.
**
