Opis
Dane techniczne:
Konstrukcja
Liczba biegunów:3 P
Układ biegunów:3 P
Charakterystyka elektryczna
Napięcie znamionowe łączeniowe Ue (AC):400 V
Częstotliwość:50/60 Hz
Napięcie
Znamionowe napięcie izolacji Ui:440 V
Rodzaj wejścia napięcia 1:AC
Znamionowe napięcie udarowe wytrzymywane Uimp:6000 V
Częstotliwość
Częstotliwość (zakres do ETIM):50 do 60 Hz
Moc
Całkowite straty mocy dla prądu znamionowego:6,9 W
Straty mocy na biegun dla prądu znamionowego:2,3 W
Wytrzymałość
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21):5000
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22):5000
Wytrzymałość mechaniczna (liczba cykli):60000
Wymiary
Głębokość produktu:68 mm
Wysokość produktu:83 mm
Szerokość produktu:52,5 mm
Instalacja / Montaż
Moment dokręcający:2,8 Nm
Podłączenie
Przekrój przewodu elastycznego (linka) w zacisku:2,5 / 16mm2
Przekrój przewodu sztywnego (drut) w zacisku:2,5 / 25mm2
Rodzaj przyłącza:ze śrubą
Wyposażenie
Liczba styków NO:3
Norma
Norma:IEC 60947-3, IEC/EN 60669-2, IEC/EN 60669-4
Dyrektywa europejska WEEE:dotyczy
Bezpieczeństwo
Stopień ochrony:IP20
Warunki użytkowania
Temperatura robocza:-20…50 °C
Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.:2
Temperatura przechowywania/transportu:-40…80 °C
**

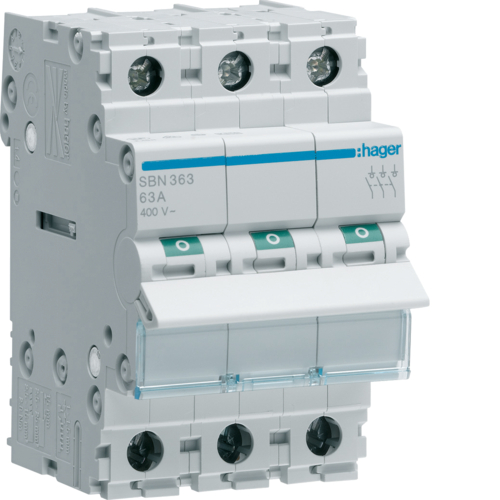

Zdjęcie poglądowe
